（高低溫冷熱循環箱）

　　

　　高低溫冷熱循環箱產品用途:適用于工業產品高溫、低溫的可靠性試驗。對電子電工、汽車摩托、航空航天、船舶兵器、高等院校、科研單位等相關產品的零部件及材料在高溫、低溫（交變）循環變化的情況下，檢驗其各項性能指標。產品具有較寬的溫度控制范圍，其性能指標均達到國家標準GB-89高低溫試驗箱技術條件，適用于按GB2423.1、GB2423.2《電工電子產品環境試驗試驗A：低溫試驗方法，試驗B：高溫試驗方法》對產品進行低溫、高溫試驗及恒定溫?zé)嵩囼?/p> 　　

　　高低溫冷熱循環箱滿足標準GB/T2423.1-2008試驗A：低溫試驗方法GB/T2423.2-2008試驗B：高溫試驗方法GJB150.3A-2009高溫試驗GJB150.4A-2009低溫試驗

　　

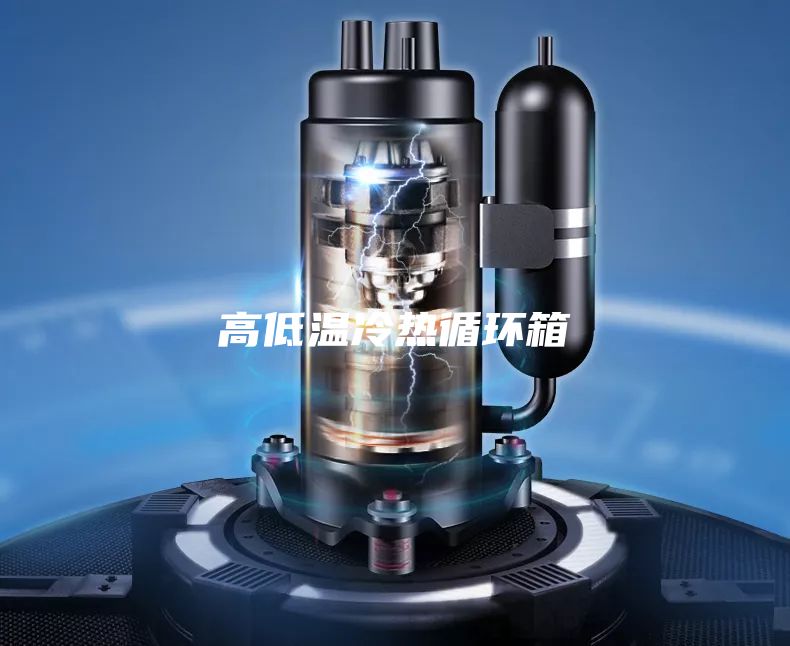

　　高低溫冷熱循環箱制冷系統性能特點制冷壓縮機:原裝法國進口“全封閉活塞式壓縮機”制冷方式:壓縮采用單機制冷系統制冷冷卻方式:風冷蒸發器;鰭片式多段式蒸發冷凝器:釬焊板式換熱器冷凝器:風冷冷凝器制冷劑:采用綠色環保制冷劑R22作為本制冷系統的制冷介質主要制冷配件:主要制冷配件:電磁閥（日本SANHUA）、過濾器（丹麥）、壓力控制器（丹麥）、油分離器（美國艾可）、板式換熱器（舒瑞普）等均采用進口名牌產品。

　　

　　高低溫冷熱循環箱產品特點○本試驗箱突破國內現有產品的設計思路，具有漂亮的外觀，理想的拼裝方式，緊湊的箱體結構，安裝使用極為方便。○本試驗箱外殼采用冷軋鋼板表面噴塑處理，線條流暢，美觀大方。○內膽工作室采用不銹鋼拉絲板，表面平整、光亮，工作室后部備有鼓風風道，內安裝有加熱器、制冷蒸發器等部件，配有一對鼓風風機，使風道內冷熱空氣吹入工作室中，以保證工作室溫度要求。○本試驗箱制冷系統安裝于箱體下部，制冷機采用法國全封閉壓縮機，安裝方便，性能可靠，噪音低。○保溫材料采用超細玻璃棉，保溫效果好。○本試驗箱設有兩道硅橡膠門封條，密封性能良好。

　　

　　高低溫冷熱循環箱產品相冊

　　

　　高低溫冷熱循環箱參數規格

　　

　　公稱型號

　　

　　工作室尺寸

　　

　　外型尺寸

　　

　　DEG-100

　　

　　400×500×500

　　

　　950×980×1470

　　

　　DEG-250

　　

　　500×600×750

　　

　　985×930×1870

　　

　　DEG-500

　　

　　700×800×900

　　

　　1182×1250×1880

　　

　　DEG-010

　　

　　1000×1000×1000

　　

　　1360×1500×1950

　　

　　溫度范圍：

　　

　　－20℃、－40℃、－60℃、－70℃～100℃

　　

　　溫度波動度

　　

　　±0.5℃

　　

　　溫度均勻度

　　

　　±2℃

　　

　　升降溫速率

　　

　　0.7~1℃/min

　　

　　升溫時間

　　

　　2~3℃/min（設備空載時）

　　

　　制冷方式

　　

　　單級或雙級制冷

　　

　　使用電源

　　

　　AC380V或220V50Hz

　　

　　設定方式

　　

　　按鍵式

　　

　　運行方式

　　

　　定值

　　

　　設定范圍

　　

　　溫度：0℃～+150℃

　　

　　設定時間

　　

　　時間：0～999小時59分鐘

　　

　　分辨率

　　

　　溫度：0.1℃時間：0.1min

　　

　　輸入測量數據采集

　　

　　PT100鉑電阻

　　

　　空氣調節通道A

　　

　　離心風機：3個

　　

　　加熱加濕系統儲存方式

　　

　　鎳鉻合金電熱絲式加熱器,加熱器控制方式：PID控制方式，使用無觸點等周期脈沖調寬SSR（固態繼電器）

　　

　　安全保護裝置產品功能

　　

　　漏電保護器壓縮機超壓保護器

　　

　　箱內超溫保護器壓縮機過熱保護器

　　

　　風機過熱保護器壓縮機過流保護器

　　

　　相序保護器

　　

　　配置產品資料

　　

　　觀察窗：透明電熱膜中空鋼化玻璃1個（位于門上）

　　

　　可視范圍約：280mm×350mm,包含照明燈遮擋范圍。

　　

　　引線孔：φ50mm1個（位于箱體左側）

　　

　　門上備室內照明燈:36W/220V1個

　　

　　移動腳輪：4個

　　

　　測試孔：機體左側50mm孔1只，附不銹鋼孔蓋1只，硅膠塞頭1只。

　　

　　電源線5m

　　

　　樣品架：不銹鋼樣品架2層，承重(均布):25kg/層

　　

　　（箱內樣品累計總承載不超過：100kg）

　　

　　高低溫冷熱循環箱工作條件

　　

　　○電壓允許波動范圍：AC220V±10%

　　

　　○頻率允許波動范圍：50Hz±0.5Hz

　　

　　○保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

　　

　　○使用溫度：5℃～35℃，相對濕度：≤85%RH

　　

　　○場地地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵

　　

　　○場地附近沒有強電磁輻射源

　　

　　○場地設備周圍留有適當?shù)木S護空間

　　

　　高低溫冷熱循環箱操作注意事項1、在操作當中，除非有絕對需要，請不要打開箱門，否則可能導致以下不良后果：（1）高溫沖出箱外，十分危險。（2）箱門外仍保持高溫，易造成燙傷。（3）高溫空氣可能觸發火災報警，產生錯誤動作。2、請注意本機確實安全接地，以免產生靜電感應。3、避免在3分鐘內開閉冷凍機組。4、如果箱內放置發熱試料時，試料電源控制請使用外加電源，不要直接使用本機電源。5、電路斷路器，超溫保護器，是提供本機測試品以及操作者的安全保護，故請定期檢查。6、絕對禁止試驗爆炸性、可燃性及高腐蝕性物質。7、請詳閱本機說明書后方可操作本機。

　　

　　高低溫冷熱循環箱充灌制冷劑及添加潤滑油使用方法充灌前將制冷劑鋼瓶與灌制冷劑工具（復合表）的直角三通閥連接，復合表的低壓端管子與壓縮機吸氣閥接頭連接，不要打開制冷劑鋼瓶并倒置，將按管內空氣排出，旋緊與壓縮機吸氣閥按頭，打開吸氣閥，灌入制冷劑。添加潤滑油時，將復合表中間的接管浸入油中，將低壓端接管與壓縮機吸氣閥連接，打開吸氣閥，將接管內空氣排出，將復合表低壓端關閉，將吸氣閥頂桿頂死，開啟壓縮機，讓壓縮機自動抽真空，進入真空狀態后，將吸氣閥頂桿旋下，吸入潤滑油。至需要量后，關閉復合表低壓端，將吸氣閥關死。

　　

　　為了使您迅速掌握本設備的正確操作方法，廈門設備詳細敘述了產品的特點，操作須知、適用范圍，安裝場所及性能特點，操作方法等。請充分利用本說明書，并依照規定的程序操作，可使您每次都能順利的操作使用。本公司所有產品均經過嚴格的品質檢驗才出廠，您可安心使用，若有任何困難及疑問，請與當?shù)卮砩搪?lián)系或直接致電本公司售后服務部。
